1、催化燃燒階段
溶劑經風機送入到催化燃燒室前的換熱器，然后進入催化燃燒室中的預熱器，在電加熱器的作用下，使氣體溫度前進到250-300℃左右，再進入催化燃燒床，有機物質在催化劑的作用下無焰燃燒，被分解為CO2和H2O，一同放出許多的熱，氣體溫度進一步前進，該高溫氣體再次通過換熱器預熱未經處理的有機氣體，收回一部分熱量。
2、預處理階段
預處理選用填料式噴淋洗刷塔，噴淋液挑選堿液酸性氣體進行中和處理或許選用干式過濾器對粉塵進行過濾處理。
3、活性炭脫附階段
當吸附床吸附飽滿后，切換脫附風閥和吸附風閥，發起脫附風機對該吸附床脫附。脫附新鮮空氣通過新風進口的換熱器和電加熱室進行加熱，將新空氣加熱到120℃左右進入活性炭床，炭床受熱后，活性炭吸附的溶劑蒸騰出來。
4、活性炭吸附階段
通過前面的預處理后，廢氣通入后端的活性炭吸附/脫附塔進行吸附處理，通過活性炭微孔的有機氣體吸附在活性炭表面，去除廢氣中的有機物，抵達凈化氣體的作用。

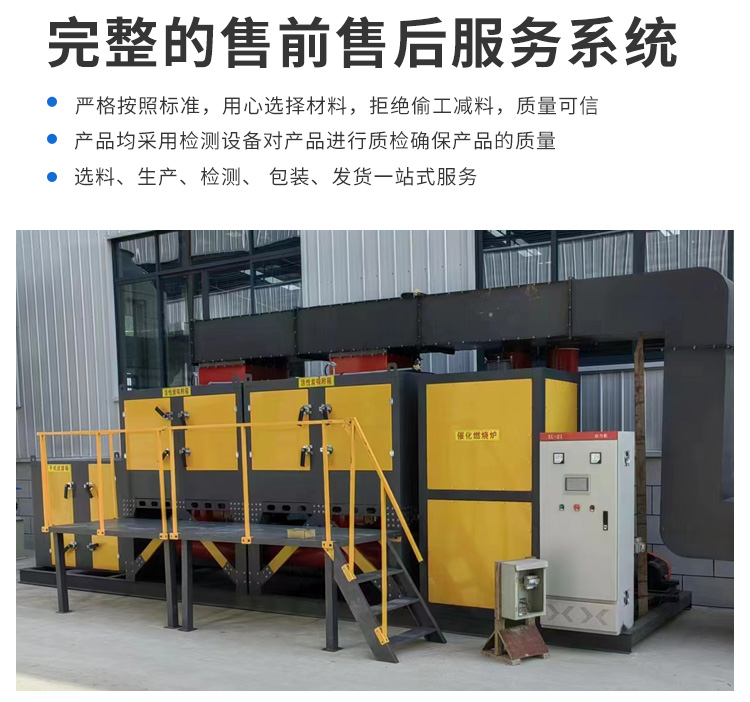

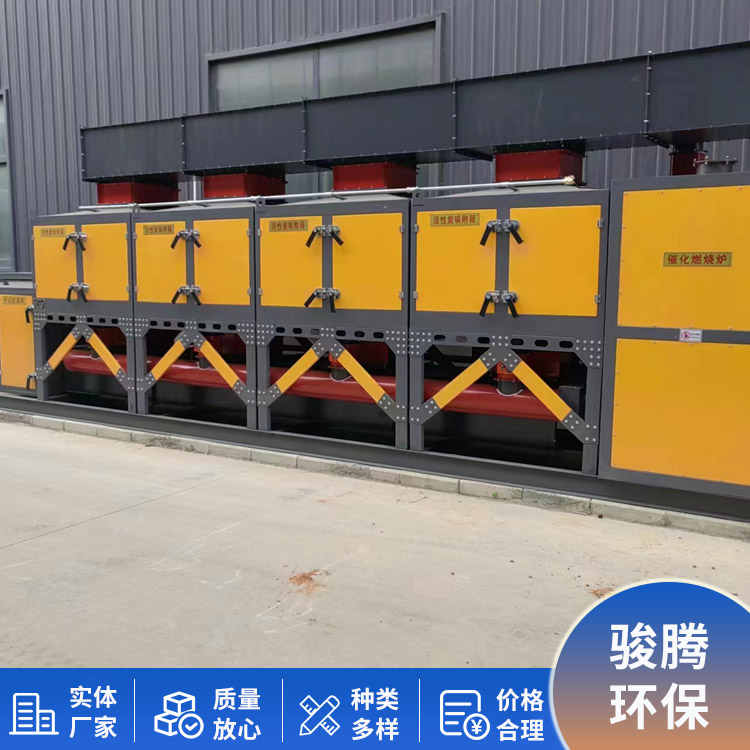

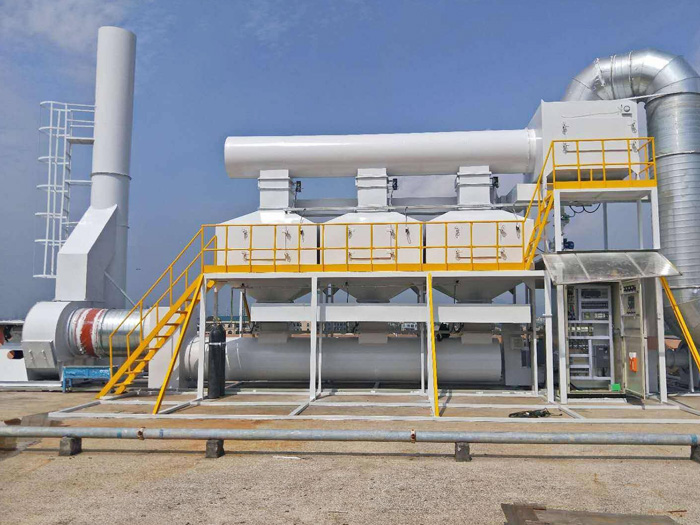

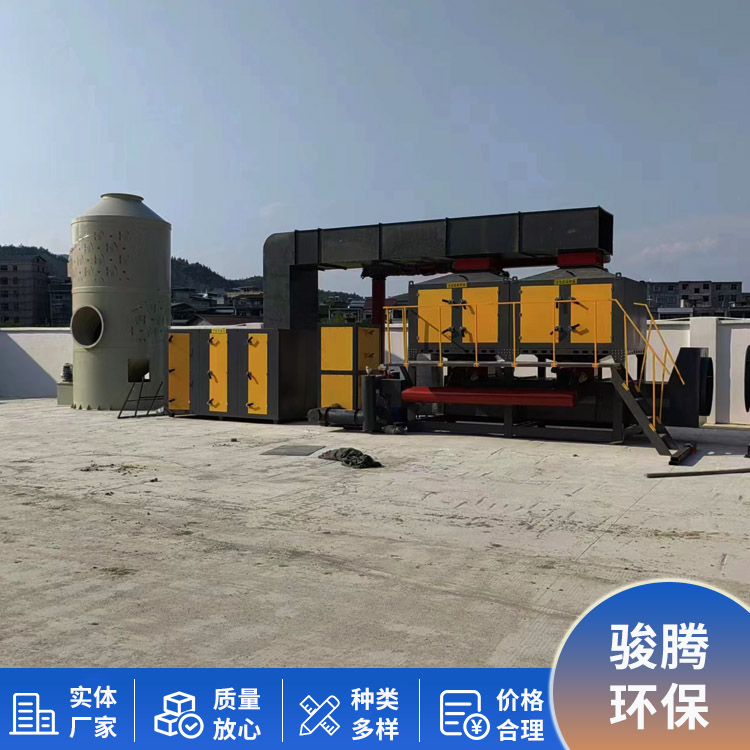

VOCs催化燃燒設備的工作原理：
熱空氣輸送到混流箱，進行空氣中和，但熱空氣在混流箱內溫度達到特定溫度時，空氣通過下端的輸送管輸送到活性炭的吸附室內，催化燃燒設備對活性炭進行脫附，活性炭室內溫度慢慢升高，活性炭內有機廢氣分解出來，通過上面的管道回到催化裝置內。與催化劑反應生成CO2和H2O，脫附離心風機開啟，將暖空氣向吸咐箱吹送，暖空氣傳至混流箱，開展氣體中合，但暖空氣在混流箱里溫度高過特殊溫度時，氣體根據下web端輸送管道傳至活性碳的吸咐房間內，對活性碳開展脫附，活性碳室溫漸漸地上升，活性碳內工業廢氣溶解出去，根據上邊的管路返回催化裝置內。與金屬催化劑反映轉化成CO2和H2O，一起造成_多的發熱量。此刻發熱管會依據室溫全自動調整關掉1組或兩組發熱管，節約資源，金屬催化劑表層常有瓷器儲熱體，能有效的鎖住熱量，降低能耗。
